Новогодний подарок

конструкторам аудиотехники к Новому Году -2010 от автора Усилителя Мощности Звуковой Частоты с Плавающим источником Питания,

оригинальное решение, позволяющее получить на широкий спектр характеристик выходного каскада, от "Источника Тока Управляемого Напряжением" (ИТУН), до Источника Напряжения Управляемого Напряжением (ИНУН), от выходного каскада с общим эмиттером (ОЭ) до выходного касакада с общим коллектором (ОК), причем с плавным переходом от одного к другому,

"Двухподвес"

Уже много лет прошло с момента появления Усилителя Мощности Звуковой Частоты с плавающим источником питания оконечного каскада. Множество любительских и профессиональных решений выполнено по этой схемотехнике. Много копий сломано по поводу лучше или хуже эта технология по сравнению с традиционным решением с заземленным источником питания. Высказывались мнения, что в Усилителе Мощности Звуковой Частоты с Плавающим источником Питания оказывает влияние на харатеристики междуобмоточная емкость силового трансформатора (не удосужившись измерить эту емкость и оценить ее влияние или принять меры для исключения этого влияния), что, якобы, выходной каскад с общим эмиттером (ОЭ) или общим истоком (ОИ) создает более высокие искажения (правда забывали, что при этом исключался один или несколько каскадов с ОЭ в предвыходных каскадах. К счастью сторонников Плавающего источника Питания все эти утверждения не подтвердились. Тем не менее, для удовлетворения потребностей более широкого круга конструкторов сегодня представляется техническое решение выходного каскада, у которого не только плавающий источник питания, но и эмиттеры (истоки) выходных транзисторов не заземлены.

Приведенное техническое решение отличается от ставшего традиционным Плавающего источника Питания выходного каскада тем, что заземляются не эмиттеры (истоки) выходных транзисторов, а средняя точка делителя, подключенного с одной стороны к точке соединения эмиттеров (истоков) выходных транзисторов, а с другой стороны к средней точке плавающего источника питания. При этом усиление, обеспечиваемое выходным каскадом, зависит от соотношения плеч делителя. Также, в зависисмости от отношения плеч делителя меняется и входное сопротивление выходного каскада.

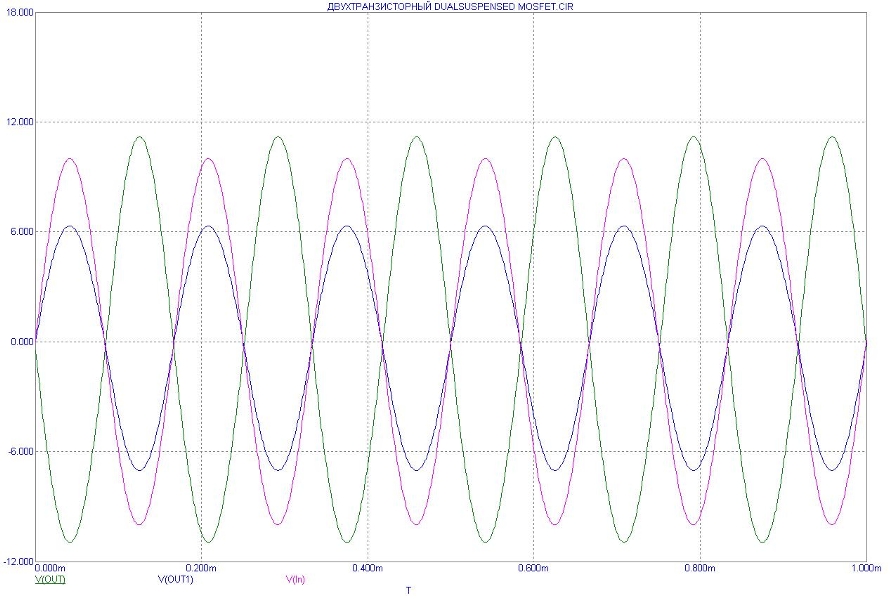

Обратная связь по напряжению при использовании данного выходного каскада должна браться как величина дифференциального напряжения на концах вышеупомянутого делителя напряжения. При равенстве плеч делителя выходное напряжение фактически дифференциальное, что может быть полезно в некоторых случаях использования. Влияние емкости между обмотками выходного трансформатора можно считать в данной схеме выходного каскада не оказывающим вляния, так как по крайней мере проводник, идущий к нагрузке с эмиттеров (истоков) не связан с этой емкостью и за счет обратной связи влияние емкости источника питания по второму проводнику может быть скомпенсировано.

Данное техническое решение, как и типовой выходной каскад с плавающим питанием, позволяет получить выходное напряжение, не ограниченное величиной амплитуды сигнала с предвыходного каскада, позволяет использовать стандартные операционные усилители без применения плавающего питания ОУ и без больших значений синфазных напряжений на входах ОУ, которые могли бы ухудшать характеристики и создавать дополнительные нелинейные искажения.

Стоит отметить, что данное техническое решение невозможно отнести ни к схемам с ОЭ (ОИ), ни к схемам с ОК (ОС) и характеристики данного выходного каскада конструктор имеет возможность менять в очень широком диапазоне в зависимости от поставленных задач и от своего видения комплексного решения Усилителя Мошности Звуковой Частоты.

Надеюсь, что данное техническое решение, выходной каскад с плавающим питанием и плавающими эммитерами (истоками) позволит радиолюбителям-конструкторам расширить границы творчества при создании новых Усилителей Мощности Звуковой Частоты (УМЗЧ) с новыми, более высокими, чем раньше, характеристиками.

С Новым, 2010-м Годом! Успехов Вам в жизни и творчестве!

С уважением, Алексей Пономарев.

1 января 2010г.
